क़िंगदाओ ट्यून टेक्नोलॉजी कंपनी लिमिटेडशेडोंग, चीन में अपने 4,500 वर्ग मीटर के उत्पादन स्थल पर शावर ट्रेलर बनाता है। ये स्व-निहित मोबाइल वॉश इकाइयाँ हैं जिनका उपयोग आपदा राहत शिविरों, जंगल की आग के मंचन क्षेत्रों, खनन और तेल क्षेत्र स्थलों, निर्माण परियोजनाओं, ग्लैम्पिंग रिसॉर्ट्स और बहु-दिवसीय कार्यक्रमों में किया जाता है। ट्यून 1-स्टॉल, 4-स्टॉल और 8-स्टॉल मॉडल पेश करता है, जिसमें ऑनबोर्ड मीठे पानी और ग्रेवाटर टैंक, प्रोपेन वॉटर हीटर और इंसुलेटेड दीवार पैनल हैं।
मुख्य फ्रेम एएसटीएम ए123 के लिए हॉट-डिप गैल्वनाइज्ड है, इसलिए जिंक कोटिंग स्टील टयूबिंग के अंदर और बाहर दोनों को कवर करती है। यह सबफ़्रेम को निरंतर नमी, सफाई रसायनों और सड़क नमक से बचाता है। सबफ्लोर शीर्ष पर मिश्रित हनीकॉम्ब पैनलों के साथ संरचनात्मक एल्यूमीनियम बॉक्स ट्यूबों का उपयोग करता है। एक हीट-वेल्डेड समुद्री-ग्रेड पीवीसी झिल्ली फर्श को कवर करती है और निचली दीवार को लगभग 6 इंच तक मोड़ देती है। यह विवरण दीवारों के आधार पर पानी को जमा होने से रोकता है और भारी दैनिक उपयोग के तहत फर्श को बनाए रखने में मदद करता है।
बाहरी दीवारों और छत पैनलों में R-16 थर्मल रेटिंग के साथ 50 मिमी इंजेक्टेड पॉलीयूरेथेन फोम सैंडविच पैनल का उपयोग किया जाता है। मीठे पानी की लाइनों और जल निकासी नाबदानों को बंद-सेल इन्सुलेशन आस्तीन के अंदर स्व-विनियमन 120V हीट-ट्रेस केबल के साथ फिट किया जा सकता है। छत पर लगी 13,500 बीटीयू ताप पंप इकाइयां जलवायु नियंत्रण प्रदान करती हैं। इन विकल्पों के साथ, एक शावर ट्रेलर बिना पाइप फ्रीजिंग के लगभग -20 डिग्री सेल्सियस तक के परिवेश के तापमान पर काम कर सकता है, जो अल्पाइन, शीतकालीन निर्माण और ठंडे क्षेत्र के राहत कार्यों के लिए उपयुक्त है।
हीटिंग एक समानांतर मैनिफोल्ड में व्यवस्थित वाणिज्यिक-ग्रेड टैंकलेस तरल प्रोपेन वॉटर हीटर द्वारा प्रदान की जाती है। मॉडल के आधार पर, संयुक्त आउटपुट लगभग 398,000 बीटीयू/घंटा से लेकर 796,000 बीटीयू/घंटा तक होता है। यह 45°F तापमान वृद्धि के साथ 14 से 28 GPM के निरंतर प्रवाह का समर्थन करता है। थर्मोस्टैटिक मिक्सिंग वाल्व आउटलेट को स्थिर 105°F पर रखते हैं, इसलिए जब एक ही समय में कई स्टॉल उपयोग में होते हैं तो उपयोगकर्ताओं को अचानक तापमान में गिरावट का अनुभव नहीं होता है।
जल निकासी असेंबली एक केंद्रीय स्टेनलेस स्टील नाबदान की ओर ढलान वाले ढाल पर स्थापित 2-इंच एबीएस अपशिष्ट पाइप का उपयोग करती है। दोहरी 0.75 एचपी सबमर्सिबल मैकरेटर पंप चुंबकीय फ्लोट स्विच द्वारा नियंत्रित होते हैं। यह प्रणाली 50 जीपीएम तक की दरों पर बाहरी मूत्राशय टैंकों या नगरपालिका सीवर कनेक्शन में निर्वहन कर सकती है। इनलाइन स्टेनलेस स्टील मेश स्ट्रेनर पंप इम्पेलर्स को साबुन के अवशेष, लिंट और छोटे मलबे से बचाते हैं।

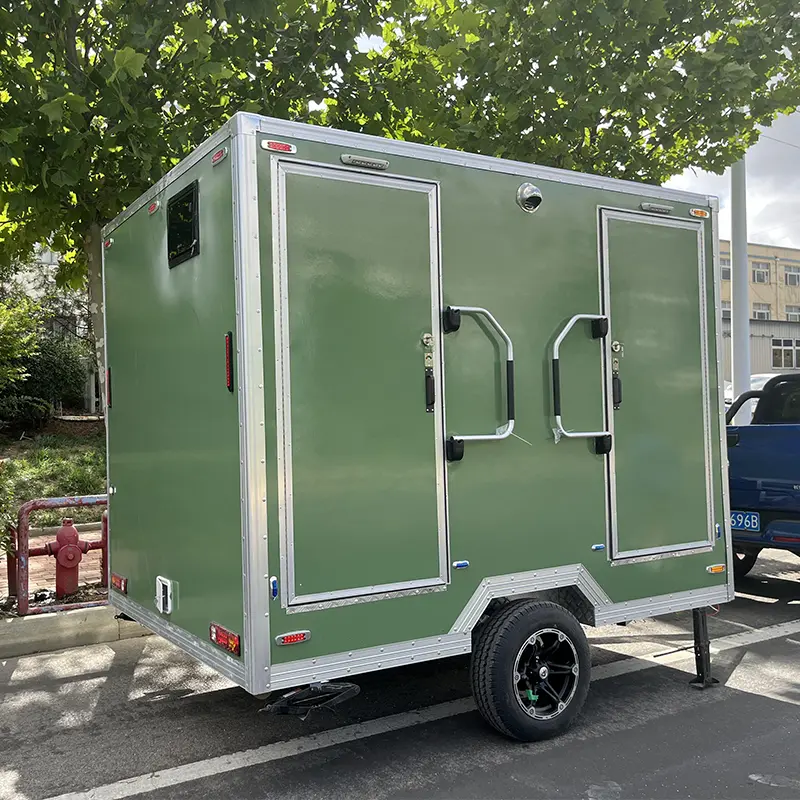

1-स्टॉल पोर्टेबल शावर 3,500 पाउंड GVWR रेटेड सिंगल-एक्सल चेसिस पर बनाया गया है। इसमें 110 गैलन मीठे पानी का टैंक और 130 गैलन ग्रेवाटर टैंक है। एक 12V डिमांड पंप 50 PSI पर 4.5 GPM प्रदान करता है, और एक 45,000 BTU प्रोपेन हीटर गर्म पानी की आपूर्ति करता है। यह मॉडल छोटे क्रू और वीआईपी इवेंट के उपयोग के लिए उपयुक्त है। 4-स्टॉल मॉडल दोहरे इलेक्ट्रिक ब्रेक के साथ 7,000 पाउंड GVWR पर रेट किए गए टेंडेम-एक्सल चेसिस पर बैठता है। इसमें 260-गैलन ताज़ा टैंक और 380-गैलन ग्रेवाटर टैंक है, और यह प्रति घंटे लगभग 45 स्नानार्थियों को संसाधित कर सकता है। 8-स्टॉल मॉडल 14,000 पाउंड जीवीडब्ल्यूआर पर रेटेड ट्रिपल-एक्सल चेसिस का उपयोग करता है। इसमें आठ निजी सुइट्स, क्वाड 199,000 बीटीयू टैंकलेस हीटर और बाहरी उपयोगिता त्वरित-कनेक्ट पोर्ट हैं। यह बड़े शिविरों और त्योहारों के लिए प्रति घंटे लगभग 120 स्नानार्थियों को संभाल सकता है।
प्रत्येक स्टॉल में एक स्लिप-प्रतिरोधी शॉवर पैन, फोल्ड-डाउन बैठने की बेंच, कपड़े के हुक, दर्पण और एलईडी ऑक्यूपेंसी लाइट शामिल हैं। बड़े मॉडलों पर स्पलैश-प्रूफ चेंजिंग क्षेत्र उपलब्ध हैं। आंतरिक दीवार संयोजन समुद्री-ग्रेड एंटी-माइक्रोबियल पैनलों का उपयोग करते हैं, जिनका उद्देश्य साझा-उपयोग सुविधाओं में स्वच्छता मानकों का समर्थन करना है। फिक्स्चर स्टेनलेस स्टील के हैं, और लेआउट को शिफ्टों के बीच त्वरित वाइप-डाउन के लिए डिज़ाइन किया गया है।
आपातकालीन प्रबंधन एजेंसियां भूकंप, तूफान और बाढ़ के बाद उन्हें तैनात करती हैं। दूरस्थ संसाधन कंपनियाँ उनका उपयोग तेल क्षेत्र, लकड़ी और हार्ड-रॉक खनन स्थलों पर करती हैं, जो अक्सर डीजल जनरेटर और बल्क वॉटर ब्लैडर से जुड़े होते हैं। इवेंट निर्माता उन्हें बुटीक ग्लैम्पिंग रिसॉर्ट्स, कॉर्पोरेट रिट्रीट और बहु-दिवसीय धीरज दौड़ में रखते हैं। ऐसे आयोजनों के लिए जिनमें शौचालय सुविधाओं की भी आवश्यकता होती है, aशौचालय ट्रेलरउसी साइट पर शॉवर यूनिट के साथ जोड़ा जा सकता है।
शिपमेंट से पहले, प्रत्येक ट्रेलर मीठे पानी की लाइनों, प्रोपेन पाइपिंग और ड्रेनेज मैनिफोल्ड्स पर 60 पीएसआई पर 24 घंटे का हाइड्रोस्टेटिक दबाव परीक्षण पूरा करता है। सभी 12V DC और 110V/220V AC वायरिंग उच्च क्षमता वाले इन्सुलेशन परीक्षण से गुजरती है। उच्च दबाव वाला पानी का स्प्रे बारिश के प्रवेश के लिए खिड़की की सील और दरवाजे के गैसकेट की जाँच करता है। अंतिम अनुमोदन के बाद, यूनिट को सुरक्षात्मक महासागर श्रिंक-रैप में लपेटा जाता है, व्हील चॉक्स से सुरक्षित किया जाता है, और कंटेनरों में लोड किया जाता है। TUNE 12 महीने की संरचनात्मक फ़ैक्टरी वारंटी और तकनीकी वायरिंग योजनाएँ प्रदान करता है।
जहां आवश्यक हो, शावर ट्रेलरों को सीई, आईएसओ 9001, डीओटी, ईपीआर, सीओसी और एनएसएफ-संरेखित दस्तावेजों के साथ आपूर्ति की जा सकती है। TUNE के पास अलीबाबा गोल्ड आपूर्तिकर्ता का दर्जा है और उसने SGS और Intertek द्वारा नियमित तृतीय-पक्ष निरीक्षण पूरा कर लिया है। ऑर्डर देने से पहले प्रमाणपत्र संख्या, दायरा और वैधता प्रदान की जा सकती है।
प्रश्न: एक शावर ट्रेलर कितने लोगों को सेवा प्रदान कर सकता है?
उ: 1-स्टॉल इकाई छोटे कर्मचारियों या वीआईपी उपयोग के लिए उपयुक्त है। 4-स्टॉल मॉडल प्रति घंटे लगभग 45 स्नानार्थियों को संभालता है। 8-स्टॉल मॉडल प्रति घंटे लगभग 120 स्नानार्थियों को संभालता है। वास्तविक क्षमता पानी की आपूर्ति, हीटर आउटपुट और प्रत्येक व्यक्ति कितनी देर तक स्नान करता है, पर निर्भर करती है।
प्रश्न: साइट पर किन उपयोगिताओं की आवश्यकता है?
उत्तर: ट्रेलर में अपने मीठे पानी और ग्रेवाटर टैंक होते हैं, ताकि यह ऑफ-ग्रिड चल सके। इसे वॉटर हीटर के लिए प्रोपेन और पंप, प्रकाश व्यवस्था और जलवायु नियंत्रण के लिए जनरेटर या किनारे की बिजली की आवश्यकता होती है। बड़े मॉडल बाहरी जल मूत्राशय और सीवर लाइनों से जुड़ सकते हैं।
प्रश्न: क्या इसे सर्दियों में इस्तेमाल किया जा सकता है?
उत्तर: हाँ, ठंड के मौसम के पैकेज के साथ। हीट-ट्रेस्ड लाइनें, इंसुलेटेड नाबदान और हीट पंप जलवायु नियंत्रण लगभग -20 डिग्री सेल्सियस तक संचालन की अनुमति देते हैं।
प्रश्न: टैंकों को कितनी बार सर्विसिंग की आवश्यकता होती है?
उ: मीठे पानी की पुनःपूर्ति और ग्रेवाटर पंप-आउट अंतराल टैंक के आकार और दैनिक उपयोग पर निर्भर करते हैं। 8-स्टॉल मॉडल में 650 गैलन ग्रेवाटर है और इसे निर्धारित सर्विसिंग के साथ उच्च मात्रा वाली साइटों के लिए डिज़ाइन किया गया है।
प्रश्न: बिक्री के बाद क्या समर्थन शामिल है?
ए: ट्यून 12 महीने की संरचनात्मक वारंटी, दूरस्थ तकनीकी सहायता और पंप, हीटर, नल और विद्युत घटकों जैसे सामान्य स्पेयर पार्ट्स की शिपमेंट प्रदान करता है। अनुबंध में विशिष्ट शर्तें बताई गई हैं।
