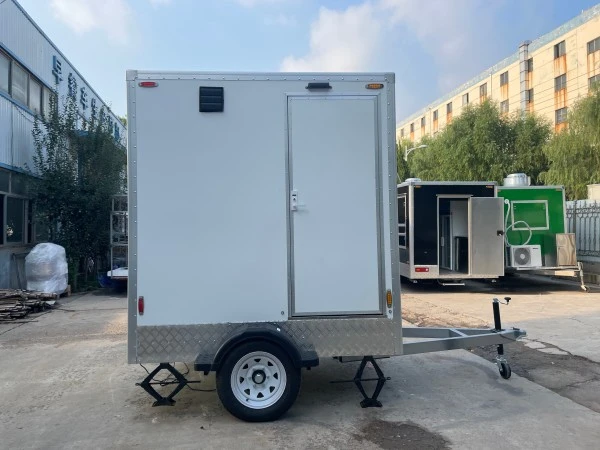

सिंगल स्टेशन मोबाइल टॉयलेट ट्रेलर

TUNE TN-T21 सिंगल स्टेशन मोबाइल टॉयलेट ट्रेलर छोटे आयोजनों, निर्माण परियोजनाओं, शादियों, अस्थायी बाजारों, खेल गतिविधियों, पार्कों और नवीकरण स्थलों के लिए एक निजी टॉयलेट स्टेशन के साथ एक तौलने योग्य स्वच्छता इकाई है। पोर्टेबल टॉयलेट ट्रेलर निर्माता के रूप में, क़िंगदाओ ट्यून टेक्नोलॉजी कंपनी लिमिटेड इवेंट रेंटल कंपनियों, ठेकेदारों और सुविधा ऑपरेटरों के लिए इस 1 स्टॉल टॉयलेट ट्रेलर और निर्माण स्थल टॉयलेट ट्रेलर का उत्पादन करती है।

क़िंगदाओ ट्यून टेक्नोलॉजी कंपनी लिमिटेड की स्थापना 2015 में हुई थी और यह शेडोंग, चीन में लगभग 4,500 वर्ग मीटर की विनिर्माण सुविधा संचालित करती है। फैक्ट्री में सामग्री तैयार करना, लेजर कटिंग, वेल्डिंग, पॉलिशिंग, पेंटिंग, असेंबली, गुणवत्ता निरीक्षण, पैकिंग और शिपमेंट शामिल है। TUNE उत्पादों को 50 से अधिक देशों में निर्यात किया जाता है, जिसमें उत्तरी अमेरिका में लगभग 60% बिक्री और यूरोप में लगभग 25% बिक्री होती है। उत्पादन आईएसओ 9001 गुणवत्ता प्रबंधन का पालन करता है, और लागू कॉन्फ़िगरेशन में सीई, डीओटी, ईपीआर और सीओसी दस्तावेज़ शामिल होते हैं। तृतीय-पक्ष निरीक्षण एसजीएस और इंटरटेक द्वारा आयोजित किए जाते हैं।

कॉन्फ़िगरेशन चुनने से पहले, खरीदार मूल्यांकन करते हैं:

● उपयोगकर्ताओं की अपेक्षित संख्या

● परिचालन घंटे

● जल भरने की विधि

● अपशिष्ट जल निपटान स्थान

● टोइंग एक्सेस

● ज़मीन की स्थिति

● विद्युत आपूर्ति

●स्थानीय स्वच्छता आवश्यकताएँ

● सफाई और रखरखाव की आवृत्ति

किसी कार्यक्रम के लिए, टॉयलेट सुविधाजनक पहुंच के लिए काफी करीब स्थित है लेकिन भोजन की तैयारी और भोजन क्षेत्रों से दूर है। एक निर्माण स्थल के लिए, डिलीवरी से पहले पहुंच मार्ग, जमीन की स्थिरता, सेवा दूरी और अपशिष्ट जल संग्रह विधि की पुष्टि की जाती है।

उत्पाद विन्यास एक नज़र में

पानी, एयर कंडीशनिंग, बिजली के उपकरण, सजावटी सामग्री और वैकल्पिक फिटिंग जोड़ने के बाद अंतिम वजन बदल जाता है। टोइंग वाहन का चयन लोडेड ट्रेलर के वजन और स्थानीय टोइंग नियमों के अनुसार किया जाता है।

इंजीनियरिंग डेटा

निम्नलिखित डेटा परियोजना समीक्षा के लिए उपलब्ध है और अंतिम कॉन्फ़िगरेशन के अनुसार इसकी पुष्टि की जाती है:

चेसिस, रस्सा और स्थिरीकरण

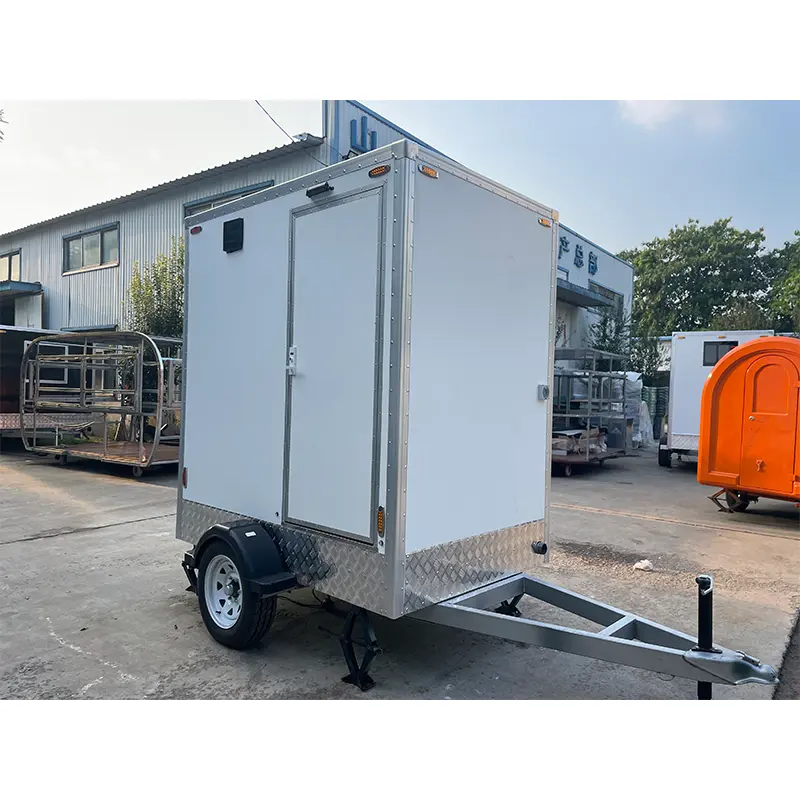

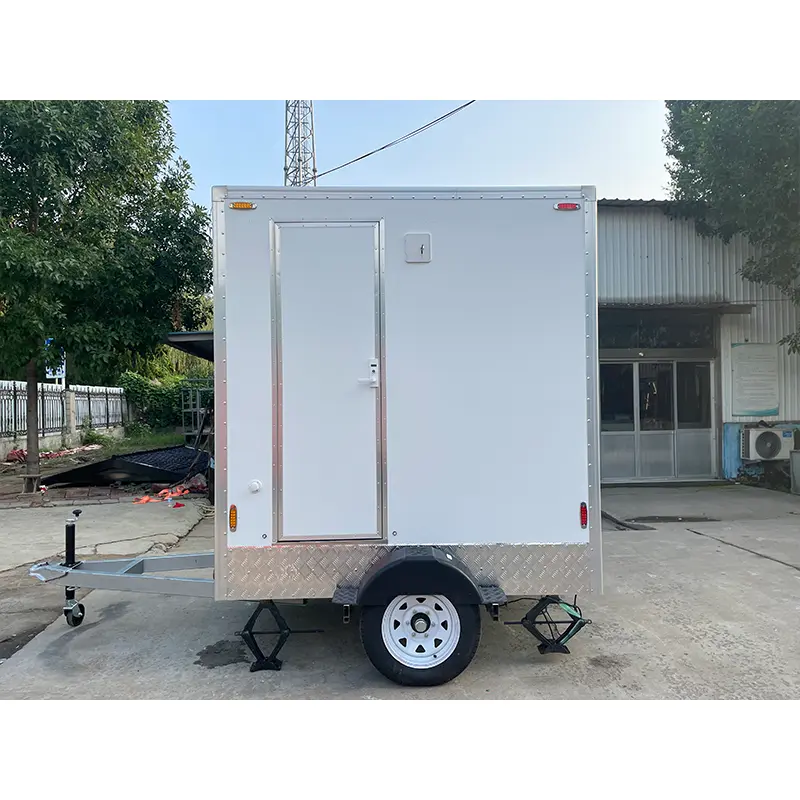

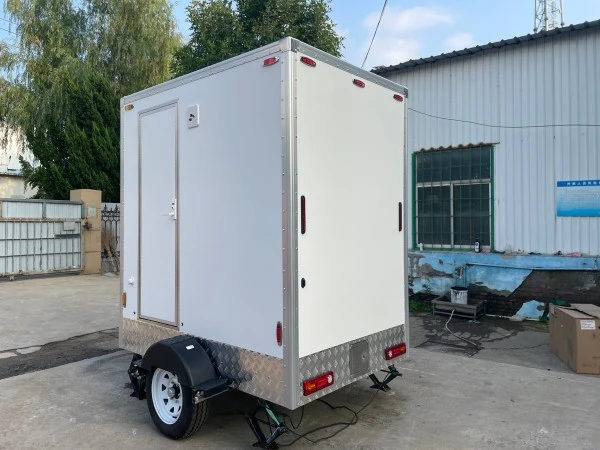

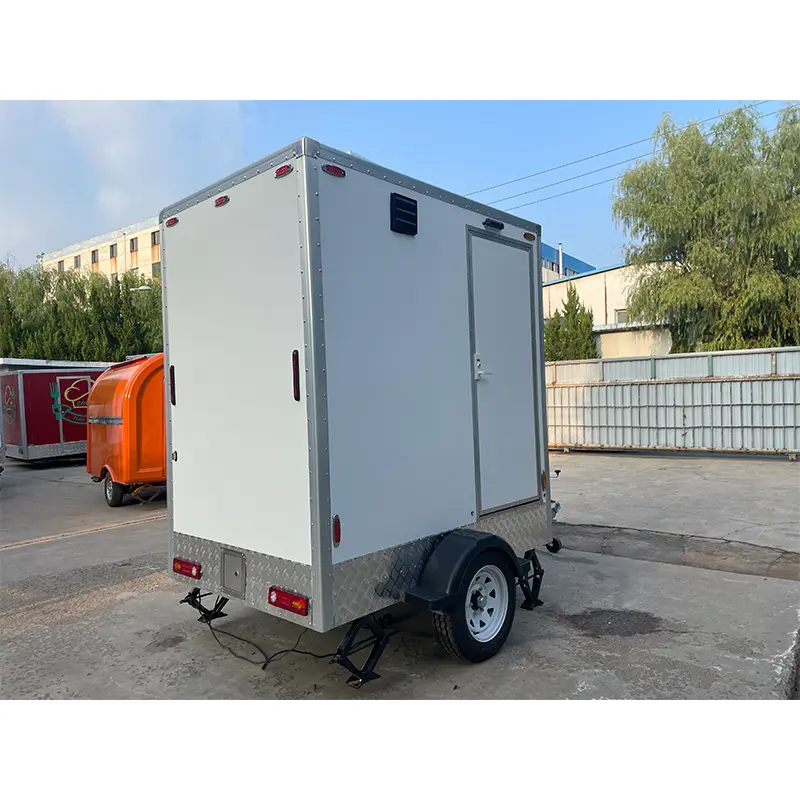

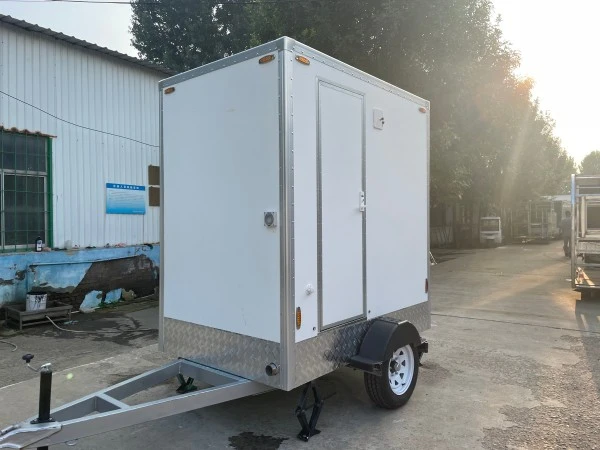

सिंगल स्टेशन मोबाइल टॉयलेट ट्रेलर टॉयलेट बॉडी, पानी की टंकियों, सैनिटरी फिक्स्चर और विद्युत घटकों को सहारा देने के लिए एक वेल्डेड धातु फ्रेम का उपयोग करता है। संदर्भ मॉडल ब्रेक, वायवीय टायर, एक ट्रेलर हिच, फ्रंट जॉकी व्हील और स्टेबलाइजर पैरों के साथ एकल टॉर्सियन एक्सल से सुसज्जित है।

खींचने से पहले, ऑपरेटर निरीक्षण करता है:

● अड़चन कनेक्शन

● सुरक्षा श्रृंखला

● प्रकाश प्लग

● टायर की स्थिति और दबाव

● व्हील फास्टनर

● ब्रेक कनेक्शन

● जॉकी व्हील

● स्टेबलाइज़र पैर

● पीछे और साइड लाइटें

स्टेबलाइजर पैर पार्किंग के बाद गति को कम करने में मदद करते हैं और अस्थिर जमीन या अत्यधिक ढलान को ठीक करने के लिए डिज़ाइन नहीं किए गए हैं। उपयोग से पहले ट्रेलर को उचित स्तर और सघन जमीन पर रखा जाता है।

जल व्यवस्था एवं दैनिक संचालन प्रक्रिया

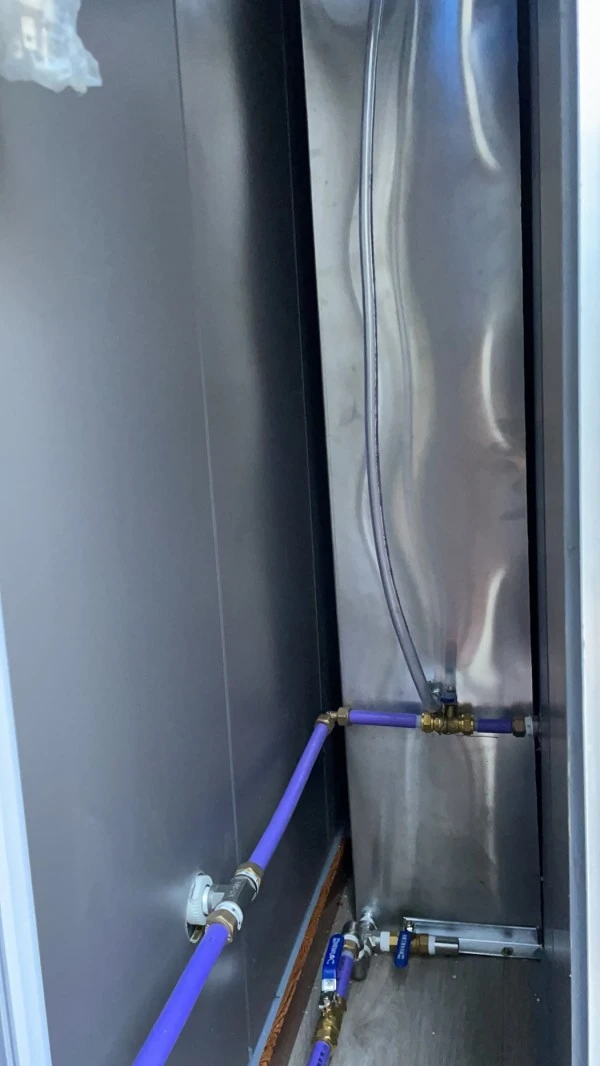

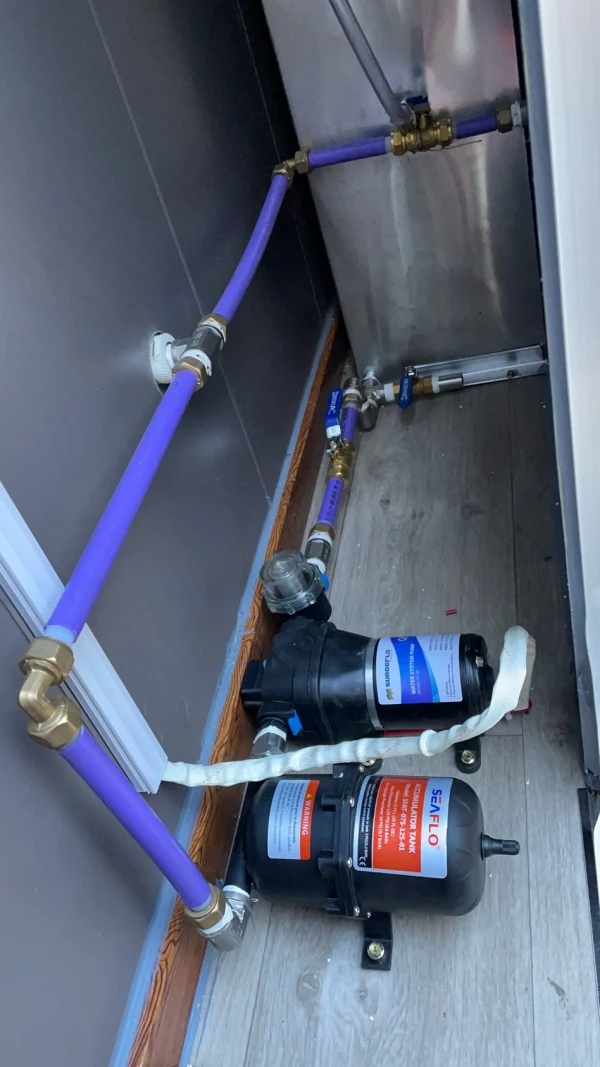

संदर्भ विन्यास में एक 400 लीटर ताज़ा पानी का टैंक और एक 600 लीटर अपशिष्ट जल टैंक शामिल है। सिस्टम में वॉटर पंप, वॉटर हीटर, वॉटर डिवाइडर, सप्लाई पाइप, वाल्व और ड्रेनेज फिटिंग भी शामिल हो सकते हैं।

खोलने से पहले

1. ताजे पानी की टंकी भरें।

2. दृश्यमान पाइप जोड़ों और वाल्वों की जाँच करें।

3. नल और टॉयलेट फ्लश का परीक्षण करें।

4. पुष्टि करें कि अपशिष्ट जल आउटलेट बंद है।

5. पंप और वॉटर हीटर की जाँच करें।

6. पुष्टि करें कि ट्रेलर स्थिर है।

7. आंतरिक प्रकाश व्यवस्था और वेंटिलेशन का परीक्षण करें।

ऑपरेशन के बाद

1. शौचालय, सिंक, फर्श और दरवाज़े के हैंडल को साफ़ करें।

2. रिसाव या असामान्य पंप शोर की जाँच करें।

3. अपशिष्ट जल स्तर की निगरानी करें।

4. अपशिष्ट जल टैंक को किसी अनुमोदित स्थान पर खाली करें।

5. जहां अनुमति हो वहां सिस्टम को धोएं।

6. ठंड के मौसम में पाइपों को सुरक्षित रखें या सूखा दें।

टैंक की क्षमता उपयोगकर्ताओं की एक निश्चित संख्या का प्रतिनिधित्व नहीं करती है। वास्तविक सेवा अंतराल फ्लशिंग आवृत्ति, सफाई आवश्यकताओं, पानी की खपत और संचालन के घंटों पर निर्भर करता है।

आंतरिक उपकरण और उपयोगकर्ता अनुभव

इंटीरियर में एक टॉयलेट स्टेशन की व्यवस्था की गई है और इसमें एक सिरेमिक फुट-फ्लश टॉयलेट, हाथ धोने वाला सिंक, दर्पण, प्रकाश व्यवस्था, वेंटिलेशन, कैबिनेट, वॉटर हीटर और वैकल्पिक एयर कंडीशनिंग शामिल है।

सिरेमिक फुट-फ्लश शौचालय

शौचालय स्वच्छ जल प्रणाली से पानी प्राप्त करता है और अपशिष्ट जल टैंक में छोड़ देता है। नियमित रखरखाव के दौरान शौचालय का आधार, पाइप कनेक्शन, सीलिंग बिंदु और सेवा पहुंच की जांच की जाती है।

हाथ धोने का सिंक

सिंक चयनित कॉन्फ़िगरेशन के अनुसार पुश-बटन नल या गर्म और ठंडे पानी के नल से सुसज्जित है। निचली कैबिनेट प्लंबिंग घटकों और सफाई आपूर्ति को व्यवस्थित करती है।

दर्पण और प्रकाश

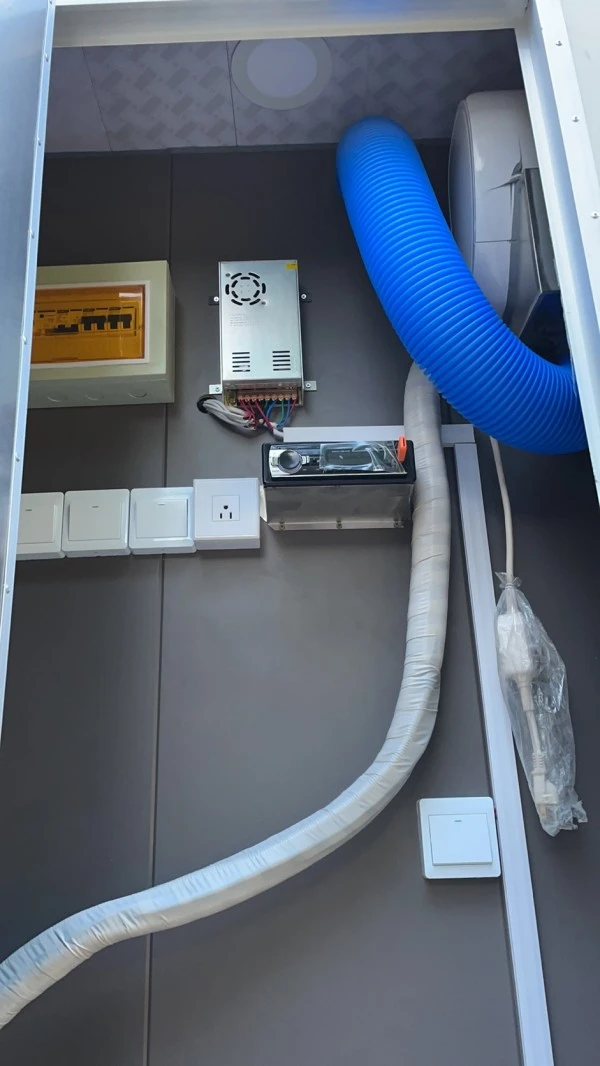

दर्पण और प्रकाश व्यवस्था कॉम्पैक्ट टॉयलेट के अंदर दृश्यता में सुधार करती है। पानी के पास स्थापित विद्युत फिटिंग का चयन और रखरखाव लागू विद्युत आवश्यकताओं के अनुसार किया जाता है।

गंध और नमी नियंत्रण

एग्जॉस्ट फैन और वेंटिलेशन डक्ट नम हवा को हटाते हैं और गंध संचय को कम करते हैं। वेंटिलेशन का उपयोग नियमित सफाई, अपशिष्ट जल की सर्विसिंग और जल निकासी घटकों की उचित सीलिंग के साथ किया जाता है।

अक्सर पूछे जाने वाले प्रश्नों

क्या इस इकाई को खींचने वाले वाहन की आवश्यकता है?

हाँ। 1 स्टॉल टॉयलेट ट्रेलर एक खींचने योग्य इकाई है और इसके लिए उपयुक्त खींचने की क्षमता, हिच कनेक्शन, ब्रेकिंग सिस्टम और विद्युत कनेक्शन के साथ एक संगत वाहन की आवश्यकता होती है।

क्या यह निर्माण स्थल के लिए उपयुक्त है?

इसका उपयोग निर्माण स्थल पर तब किया जाता है जब पहुंच मार्ग, जमीन की स्थिति, जल आपूर्ति, सफाई योजना और अपशिष्ट जल निपटान विधि उपयुक्त हो। खरीदार द्वारा स्थानीय व्यावसायिक और स्वच्छता आवश्यकताओं की जाँच की जाती है।

ताज़ा पानी और अपशिष्ट जल की क्षमता क्या है?

संदर्भ विन्यास में एक 400 लीटर ताज़ा पानी का टैंक और एक 600 लीटर अपशिष्ट जल टैंक शामिल है। वास्तविक सर्विसिंग आवृत्ति उपयोग और परिचालन स्थितियों पर निर्भर करती है।

क्या इंटीरियर को अनुकूलित किया जा सकता है?

हाँ। शौचालय, सिंक, नल, दर्पण, प्रकाश व्यवस्था, वॉटर हीटर, वेंटिलेशन, एयर कंडीशनिंग, संगीत प्रणाली और भंडारण कैबिनेट को परियोजना की आवश्यकताओं के अनुसार समायोजित किया जाता है।

क्या गर्म पानी शामिल है?

संदर्भ विन्यास में एक जल-ताप प्रणाली सूचीबद्ध है। अंतिम मॉडल, वोल्टेज, पावर रेटिंग और समावेशन की पुष्टि उद्धरण में की गई है।

क्या बाहरी रंग और लोगो बदला जा सकता है?

हाँ। बाहरी रंग और लोगो को अनुमोदित रंग कार्ड, कलाकृति फ़ाइल या ब्रांडिंग डिज़ाइन के अनुसार अनुकूलित किया गया है।

बाहरी बॉडी और अनुकूलन विकल्प

संदर्भ विनिर्देश में बॉडी 40 मिमी फाइबरग्लास सैंडविच पैनल का उपयोग करती है। बाहरी हिस्से को विभिन्न इवेंट शैलियों, कंपनी ब्रांडिंग और ऑपरेटिंग वातावरण के लिए अनुकूलित किया गया है।

उपलब्ध विकल्पों में शामिल हैं:

● कस्टम बाहरी रंग

● लोगो और विनाइल ग्राफ़िक्स

● एलईडी विज्ञापन लाइट बॉक्स

●दरवाजा हार्डवेयर

● आंतरिक दीवार की सजावट

●दर्पण और प्रकाश व्यवस्था

●सिंक और कैबिनेट शैली

● एयर कंडीशनिंग इकाई

● एग्जॉस्ट पंखा

● वॉटर हीटर

●म्यूजिक प्लेयर

● अतिरिक्त विद्युत आउटलेट

● सुरक्षा और परिचालन संकेत

अंतिम डिज़ाइन सफाई, परिवहन ऊंचाई, रखरखाव पहुंच, ब्रांडिंग दृश्यता और स्थानीय परिचालन स्थितियों पर विचार करता है।

उत्पादन एवं निरीक्षण प्रक्रिया

एक विशिष्ट उत्पादन प्रक्रिया में शामिल हैं:

सामग्री की तैयारी → चेसिस वेल्डिंग → बॉडी-पैनल स्थापना → दरवाजा और ट्रिम फिटिंग → टैंक और पाइप स्थापना → विद्युत वायरिंग → स्वच्छता स्थिरता स्थापना → वेंटिलेशन और एयर कंडीशनिंग फिटिंग → जल-रिसाव निरीक्षण → विद्युत परीक्षण → सफाई → पैकिंग

निरीक्षण बिंदुओं में शामिल हैं:

●फ़्रेम और वेल्ड उपस्थिति

● एक्सल और व्हील इंस्टालेशन

● हिच और स्टेबलाइज़र ऑपरेशन

●दरवाज़ा खोलना और सील करना

●दीवार-पैनल स्थापना

● ताजा पानी और अपशिष्ट जल कनेक्शन

● टॉयलेट फ्लशिंग

● नल और पंप संचालन

● प्रकाश और विद्युत स्विच

● वेंटिलेशन और एयर कंडीशनिंग

●रोड लाइटें

● पैकेजिंग सुरक्षा

फैक्ट्री का दौरा, वीडियो निरीक्षण और प्री-शिपमेंट निरीक्षण की व्यवस्था परियोजना समझौते के अनुसार की जाती है।

प्रमाणपत्र

सीई मार्किंग - ट्रेलर के लागू विद्युत विन्यास पर लागू होती है।

ISO 9001 - शेडोंग उत्पादन सुविधा में फ़ैक्टरी गुणवत्ता प्रबंधन प्रणाली को कवर करता है।

डीओटी दस्तावेज़ीकरण - गंतव्य बाजार के लिए पुष्टि किए गए ट्रेलर परिवहन कॉन्फ़िगरेशन से संबंधित है।

प्रमाणपत्र संख्या, जारीकर्ता निकाय और उत्पाद का दायरा अंतिम आदेश दस्तावेजों के साथ प्रदान किया जाता है। खरीदार ट्रेलर पंजीकरण, टोइंग और ब्रेकिंग आवश्यकताओं, विद्युत सुरक्षा, पानी और अपशिष्ट जल नियम, घटना-स्थल स्वच्छता आवश्यकताओं, निर्माण-स्थल सुविधा नियमों और स्थानीय निरीक्षण या परमिट प्रक्रियाओं को अलग से सत्यापित करते हैं।

वारंटी और बिक्री उपरांत सहायता

उत्पाद को शिपमेंट की तारीख से एक साल की वारंटी के साथ आपूर्ति की जाती है, जब तक कि बिक्री अनुबंध में अन्यथा न कहा गया हो।

वारंटी बहिष्करण अनुचित संचालन, ओवरलोडिंग, अनधिकृत संशोधन, परिवहन, सामान्य टूट-फूट, जंग, उपभोज्य भागों, तीसरे पक्ष के उपकरण, गलत वोल्टेज या अप्रत्याशित घटना के कारण होने वाली क्षति को कवर करता है।

यदि कोई विनिर्माण दोष दिखाई देता है, तो खरीदार मॉडल, सीरियल नंबर, डिलीवरी तिथि, चालान संदर्भ, फोटो या वीडियो और परिचालन स्थितियों का विवरण प्रदान करता है। TUNE जानकारी की समीक्षा करता है और प्रतिस्थापन भागों, मरम्मत मार्गदर्शन, ऑन-साइट समर्थन या बिक्री अनुबंध में पुष्टि की गई कोई अन्य समाधान प्रदान करता है।

TUNE इंजीनियरिंग स्टाफ द्वारा ईमेल, वीडियो कॉल या लिखित निर्देशों के माध्यम से तकनीकी सहायता प्रदान की जाती है। स्पेयर पार्ट्स में टायर, ब्रेक घटक, जल-पंप फिटिंग, नल, दरवाजा हार्डवेयर, प्रकाश मॉड्यूल और जल निकासी कनेक्टर शामिल हैं, जो स्टॉक और शिपिंग व्यवस्था के अधीन हैं।

उत्पाद चयन चेकलिस्ट

ऑर्डर देने से पहले, खरीदार पुष्टि करते हैं:

1. गंतव्य देश और शहर

2. इच्छित आवेदन

3. अपेक्षित परिचालन अवधि

4. आवश्यक मात्रा

5. टोइंग वाहन की जानकारी

6. बाहरी रंग और लोगो

7. पानी और बिजली की स्थिति

8. शौचालय, सिंक और वेंटिलेशन कॉन्फ़िगरेशन

9. एयर कंडीशनिंग या हीटिंग आवश्यकताएँ

10. स्थानीय पंजीकरण आवश्यकताएँ

11. अपशिष्ट जल निपटान विधि

12. लक्ष्य डिलीवरी शेड्यूल

एक अनुकूलित प्रस्ताव का अनुरोध करें

TUNE गंतव्य, एप्लिकेशन, टोइंग वाहन, स्वच्छता आवश्यकताओं और पसंदीदा उपकरण के आधार पर निर्माण स्थल टॉयलेट ट्रेलर के लिए प्रारंभिक कॉन्फ़िगरेशन तैयार करता है।

प्रस्ताव में शामिल हैं:

● तकनीकी पैरामीटर शीट

● प्रारंभिक लेआउट

● जल-व्यवस्था की व्यवस्था

● विद्युत विन्यास

●वैकल्पिक-उपकरण सूची

● निरीक्षण का दायरा

● पैकेजिंग योजना

●डिलीवरी शेड्यूल

● वाणिज्यिक उद्धरण
